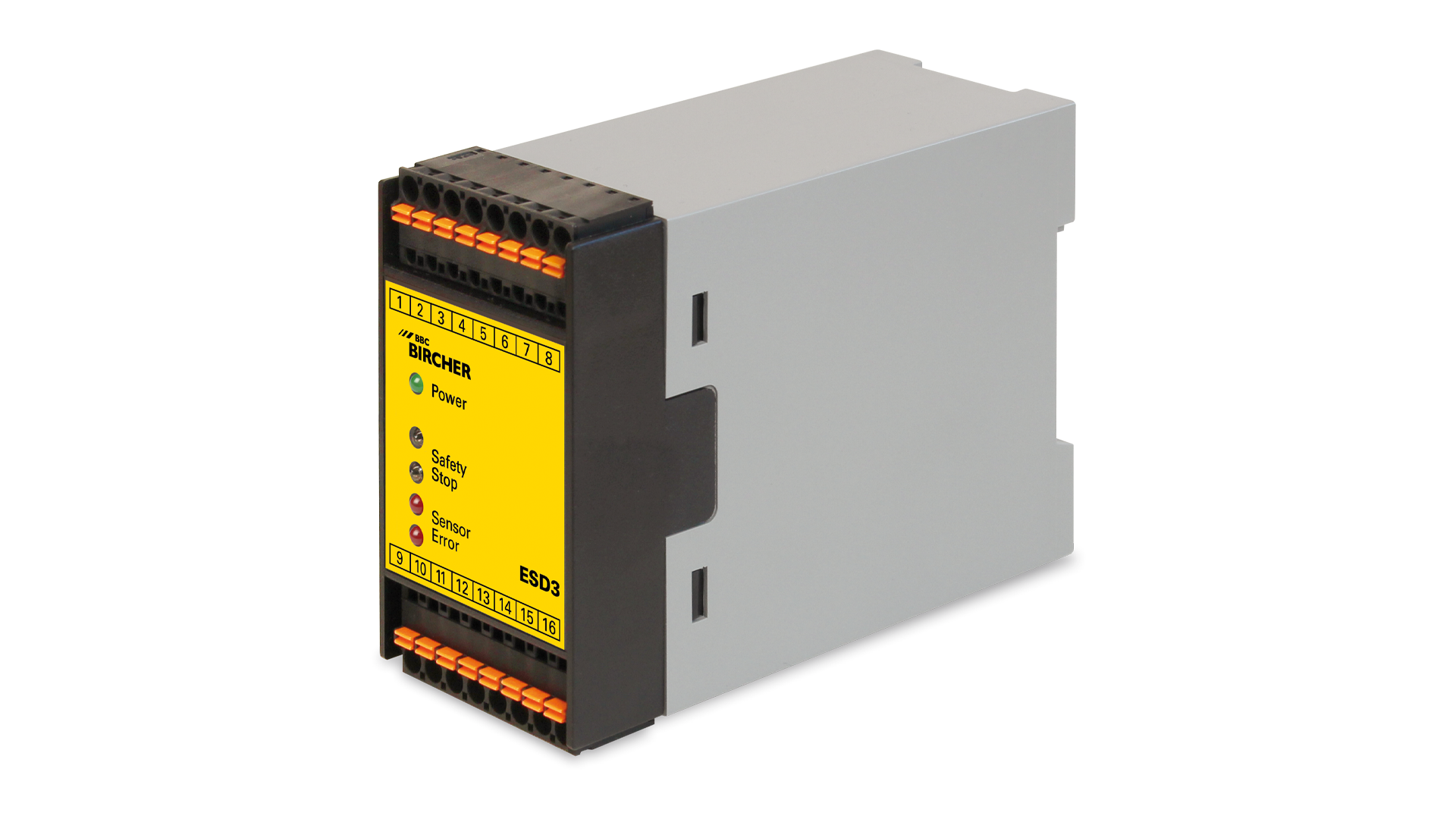

Bircher 安全监控器ESD3

ESD3

用于门应用和机器安全的开关设备

ESD3 概述：

ESD3 安全监控器用于连接并监测保策压敏传感器（带8.2kΩ 电阻的安全触边或安全地毯），和安全触边连接组成的系统符合 EN ISO 13849 标准，和安全地毯连接组成的系统符合 EN ISO 13849 标准。该安全监控器符合EN ISO 13849-1 机械安全标准，并满足 PLe 性能等级和Cat 3 安全等级。

功能：

ESD3 为双通道输入，均须连接带有 8.2kΩ 电阻的压敏传感器（安全触边/地毯）

 当一个或两个传感器被触发时：

传感器总阻值降低，达到 ESD3 设定的触发值（约 5kΩ），两个安全输出继电器均失电， ESD3 亮黄灯。

 当一个或两个传感器故障时（断路）：

传感器总阻值升高，达到 ESD3 设定的触发值（约 12kΩ），两个安全输出继电器失电， ESD3 亮红灯。

 重置功能：

ESD3-03/04/08 为自动复位版本，无需进行手动复位； ESD3-05/06/09 为手动复位版本，需要外接复位按钮进行手动复位。

版本说明：
ESD3 共有 6 款不同的版本，主要区别在 3 个方面（手动/自动复位不同，状态继电器输出逻辑不同，电压不同）。
